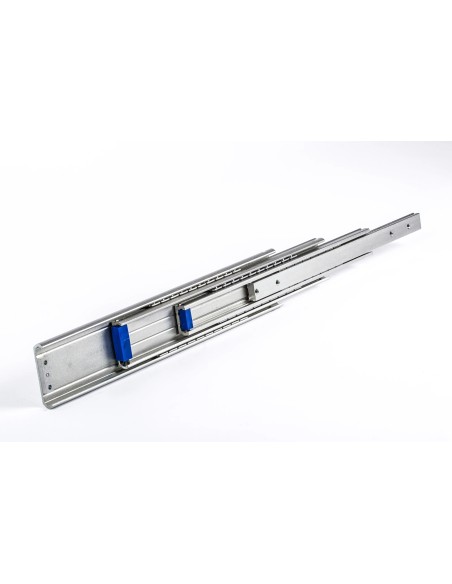

RA774-650 - Guia Telescópica Aço Zincado Super Extensão

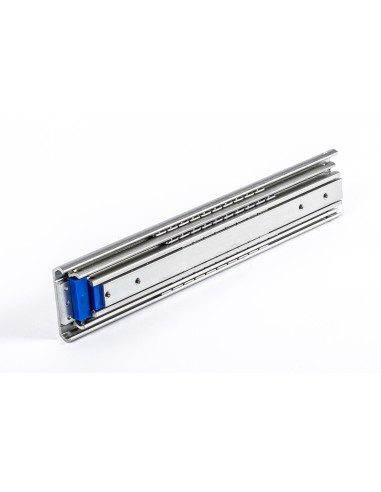

Guia Telescópica RA774

Esta guia telescópica reforçada com 4 elementos em aço zincado oferece uma grande extensão. Muito forte, tem esferas de reforço que absorvem o esmagamento e momentos de torção. Foi concebido para cargas pesadas em aplicações que exijam uma extensão muito elevada.

A super extensão permite um fácil acesso aos elementos movimentados, gavetas, bandejas, ferramentas.

Está disponível com as seguintes características:

• Guia fabricada com base em perfis de aço trefilados a frio.
• É composta por quatro elementos de aço galvanizado que oferecem uma resistência excepcional.
• Tem gaiolas de aço electro-galvanizado.
• Permite a extensão sobre 150% do seu comprimento
• Está equipada com batentes sólidos na abertura e fecho, resistentes a utilizações extremas.
• As suas esferas são feitas de aço cromado 100C6. É lubrificada com massa lubrificante de rolamento padrão.
• Tratamento de superfície, como padrão tem uma protecção anticorrosiva em revestimento de zinco branco, com uma espessura média de 12 microns, o que oferece uma excelente resistência aos testes de pulverização salina.
• Graças às suas esferas de reforço, pode ser aplicada em montagem plana (mas não recomendamos esta montagem, uma vez que as cargas são reduzidas).
• Após adaptação de fábrica, esta guia pode ser montada verticalmente (montagem de guilhotina).
• Comprimentos de 300 mm a 1500 mm.

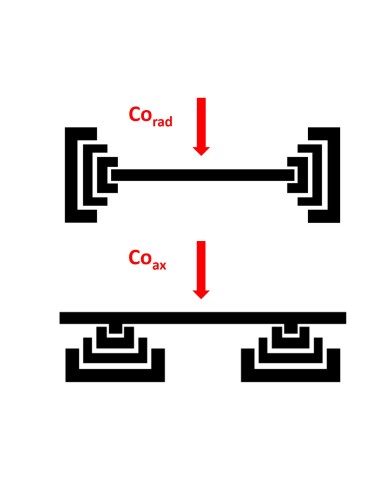

• Capacidade de carga radial até 228 kg por par.
• Capacidade de carga axial até 80 kg por par.

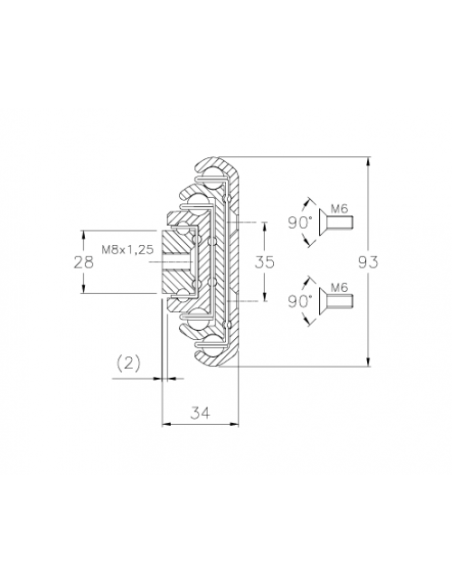

Tabela de dados

As especificações dadas neste produto correspondem à produção padrão ou às exigências actuais.

Opções

Sistema de fecho manual

Neste momento, não há opção de bloqueio interno.

Tratamentos de superfície

São também possíveis outros tratamentos que garantam uma melhor resistência. Por favor, consulte-nos.

A nitruração também é possível para aumentar a vida útil da lâmina em caso de uso intensivo, ou para a tornar mais resistente em caso de vibrações intensas.

Montagem com esferas de aço inoxidável

Pode ser montado com esferas de aço inoxidável a fim de obter uma muito boa resistência à corrosão, o que em alguns casos pode oferecer uma alternativa económica às guias de aço inoxidável.

Utilização a alta temperatura (tipo de forno)

Este modelo pode ser utilizado em ambientes de alta temperatura até 250°C. No entanto, são necessárias algumas adaptações:

           - Liberdade de montagem para permitir a expansão dos elementos sem bloquear a corrediça.

           - Utilização de lubrificação para alta temperatura.

           - Remoção de todos os elementos plásticos.

Estas adaptações devem ser efectuadas na fábrica.

O revestimento de zinco deteriora-se a partir de 120°C; podemos oferecer-lhe outras soluções.

Modificação da extensão padrão

A extensão proposta neste modelo pode ser aumentada ou diminuída em 10%.

Um aumento da extensão redu
