R20-200 - Guia Telescópica Aço Zincado Ext. Parcial

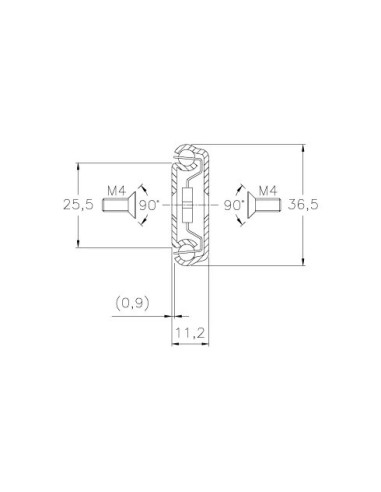

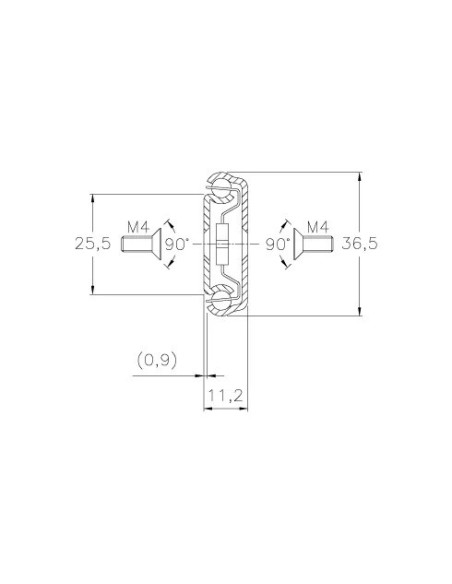

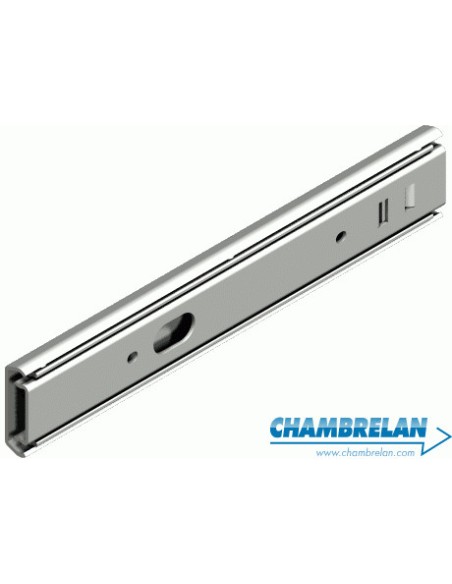

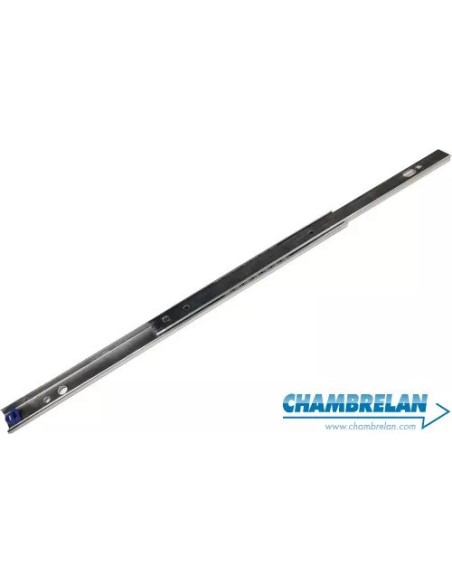

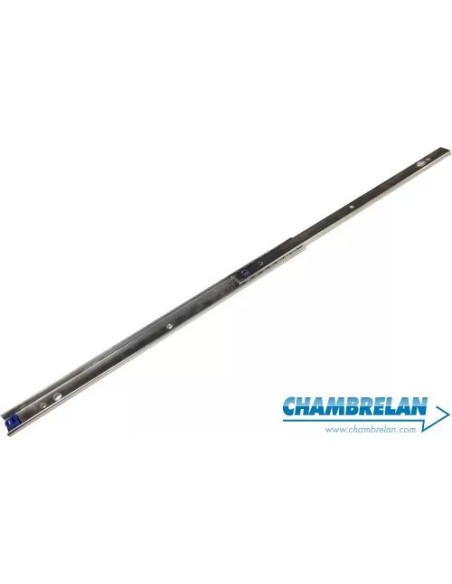

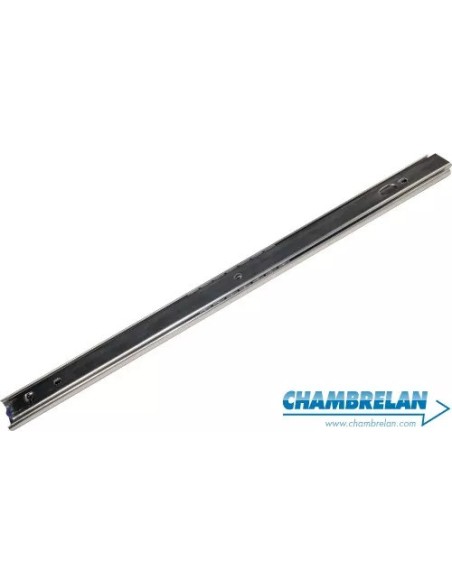

Guia telescópica R20

Esta guia telescópica de 2 peças é feita de aço zincado e oferece uma extensão parcial. De concepção simples, o seu deslizamento é suave e silencioso. Destina-se a cargas ligeiras em aplicações que exijam uma dimensão reduzida.

Está disponível com as seguintes características:

• Fabricada com base em perfis de aço laminado zincado.
• Fabrico padrão com uma protecção anticorrosiva em revestimento de zinco branco, com uma espessura média de 12 microns, o que oferece uma excelente resistência aos testes de pulverização salina.
• Está equipada com batentes de poliamida na abertura e no fecho.
• Tem gaiola de esferas de aço zincado.
• As suas esferas são feitas de aço cromado 100C6. É lubrificada com massa lubrificante de rolamento padrão.
• Suporta cargas médias até 60 kg,
• Comprimentos de 200 a 800 mm,
• Extensão de 125 a 560 mm.
• Pode ser aplicada com montagem plana (não recomendamos esta montagem).
• Esta guia de aço de extensão parcial também pode ser equipada com opções para se adaptar às suas necessidades.

Tabela de Dados

As especificações dadas neste produto correspondem à produção padrão ou às exigências actuais.

Opções

Sistema de fecho manual

Neste momento, não há opção de bloqueio interno.

Tratamentos de superfície

Outros tratamentos de superfície também são possíveis para melhorar a resistência. Por favor, consulte-nos.

Montagem com esferas de aço inoxidável

Pode ser montada com esferas de aço inoxidável a fim de obter uma muito boa resistência à corrosão, o que em certos casos pode oferecer uma alternativa económica às guias de aço inoxidável.

Utilização em alta temperatura (tipo de forno)

Não recomendamos a utilização deste produto fora da gama de temperaturas recomendada.

Modificação da extensão padrão

A extensão proposta neste modelo não pode ser modificada em guias de stock. A pedido, pode ser fabricada um modelo com a extensão desejada. Neste caso o prazo de entrega é mais longo.

Um aumento na extensão reduz a carga máxima admissível.

Montagem vertical (tipo guilhotina)

Esta guia pode ser montada verticalmente. No entanto, é necessário instalar paragens na fábrica para reposicionar o comboio de esferas, caso contrário pode encravar. É portanto necessário indicar o tipo de montagem prevista: vertical para cima ou vertical para baixo.

Esta corrediça de rolamento CHAMBRELAN pode ser montada com as pegas da fechadura para obter uma gaveta de fechadura ergonómica.

              Pegas de bloqueio fechado DHF ,

              Pegas de bloqueio abertas e fechadas DHVF ,

Aplicações

Esta guia foi concebida para aplicações simples e económicas para cargas ligeiras, tais como coberturas de serviço ou caixas para protecção de máquinas, ou gavetas deslizantes de carga ligeira.

As temperaturas de funcionamento recomendadas são de -20 a 80°C.

Evitar a instalação destas guias em aplicações sujeitas a vibrações severas.

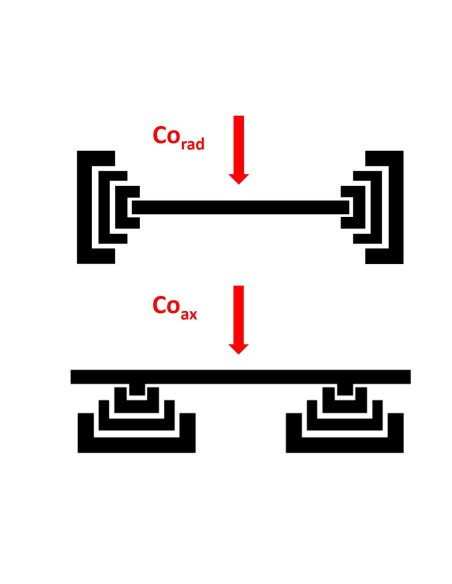

Montagem plana: Risco de fricção dos perfis. Além disso, a montagem plana leva a uma deflexão significativa. Aumentar o espaçamento entre os elementos utilizando calços não fornecidos, a fim de evitar fricção devido à deflexão.

Estas guias não são concebidas para resistir a uma utilização intensiva.

Este produto pode ser utilizado como gaveta de teclado, corrediça de caixa, barra telescópica ou haste telescópica, corrediça de gaveta, corrediça para móveis, guia translacional, carril de manuseamento, carril suspenso, guia horizontal ou, em alguns casos, como guia vertical, tal como guia de caixa.

Lubrificação

Como padrão, as guias são entregues ligeiramente lubrificados a partir da fábrica. É utilizada uma massa lubrificante de alta pressão para lâminas de aço, e uma massa lubrificante branca para lâminas de alumínio e aço inoxidável. A pedido, pode ser utilizada uma massa lubrificante de qualidade alimentar (compatível com salas limpas), uma massa lubrificante de alta temperatura, uma massa lubrificante sem teflon (cabines de pintura), uma montagem sem gordura (embora não recomendamos esta possibilidade).

Uma massa lubrificante de qualidade alimentar, combinada com esferas de aço inoxidável, oferece uma alternativa económica a todas as guias de aço inoxidável.

Modelos semelhantes

Este modelo tem modelos equivalentes com dimensões globais e padrões de perfuração semelhantes ou idênticos:

• RA31 - Guia Telescópica de Extensão Total, Aço.
