R91-550 - Guia Telescópica Aço Zincado Ext. Parcial

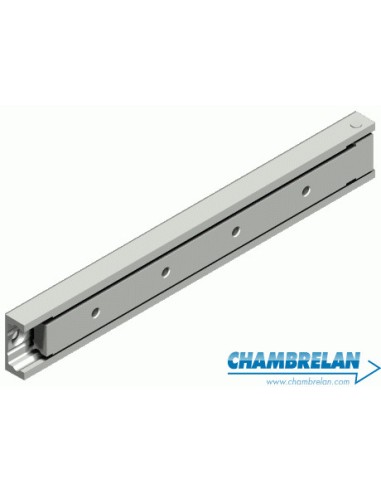

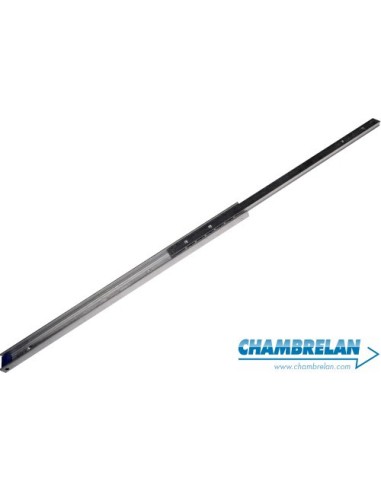

Guia telescópica R91

Esta guia telescópica reforçada com 2 elementos de aço trefilado zincado oferece uma extensão parcial. É resistente ao esmagamento e aos momentos de torção graças às suas esferas de reforço. Destina-se a cargas pesadas em aplicações que exijam uma guia muito resistente.

Características técnicas:

• Fabricada  com base em perfis de aço trefilados a frio.
• Acabamento superficial  com uma protecção anticorrosiva de zinco branco, com uma espessura média de 12 microns, o que oferece uma excelente resistência durante os testes de pulverização de sal.
• Está equipado com batentes sólidos  na abertura e fecho.
• Tem gaiolas de aço electro-galvanizado.
• As suas esferas são feitas de aço cromado 100C6. É lubrificado com massa lubrificante de rolamento padrão.
• Comprimentos de 500 mm a 2000 mm,

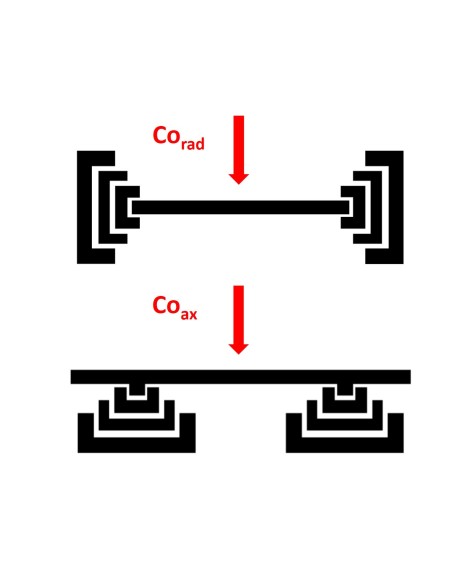

• Capacidade de carga radial até 650 kg por par.
• Capacidade de carga axial até 330 kg por par.

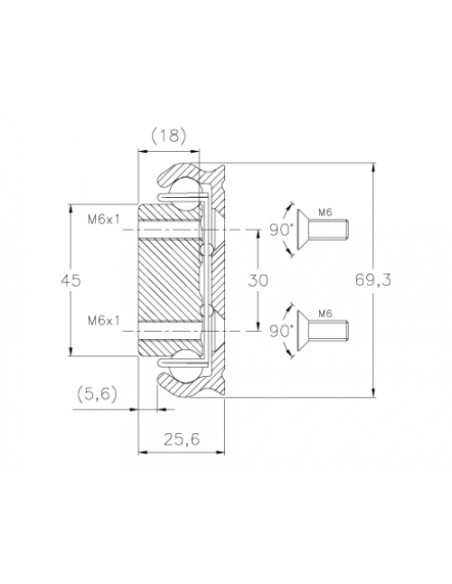

Tabela de Dados

As especificações dadas neste produto correspondem à produção padrão ou às exigências actuais.

Opções

R91DD Dupla extensão.

Tratamentos de superfície

São também possíveis outros tratamentos que garantam uma melhor resistência. Não hesite em contactar-nos.

A nitrutação também é possível para aumentar a vida útil da lâmina em caso de uso intensivo, ou para a tornar mais resistente ao acasalamento em caso de vibrações intensas.

Montagem com esferas de aço inoxidável

Pode ser montado com esferas de aço inoxidável a fim de obter uma muito boa resistência à corrosão, o que em alguns casos pode oferecer uma alternativa económica às guias de aço inoxidável.

Utilização a alta temperatura (tipo de forno)

Este modelo pode ser utilizado em ambientes de alta temperatura até 250°C. No entanto, são necessárias algumas adaptações:

            - liberdade de montagem para permitir a expansão dos elementos sem bloquear a corrediça.

            - utilização de lubrificação a alta temperatura

            - remoção de todos os elementos plásticos.

         Estas adaptações das lâminas devem ser efectuadas na fábrica; por isso, é importante informar-nos ao solicitar uma cotação e permitir um tempo de entrega mais longo.

O revestimento de zinco deteriora-se a partir de 120°C; podemos oferecer-lhe outras soluções.

Modificação da extensão padrão

A extensão proposta neste modelo pode ser aumentada ou diminuída em 10%.

Um aumento da extensão reduz a carga máxima admissível.

Montagem vertical (tipo guilhotina)

Esta guia pode ser montada verticalmente. No entanto, é necessário instalar paragens na fábrica para reposicionar o comboio de esferas, caso contrário pode encravar. É portanto necessário indicar o tipo de montagem prevista: vertical para cima ou vertical para baixo.

Pode ser montado em gavetas equipadas com puxadores de fecho CHAMBRELAN para criar uma gaveta telescópica com manuseamento ergonómico e fecho fácil.

• DHF Punho de bloqueio fechado
• DHVF Pegas de bloqueio abertas e fechadas
• DHFDD Gaveta de extensão dupla com puxadores , em combinação com a corrediça R91DD

Aplicações

Este guia deslizante é muito resistente, tanto em ter
