R53-750 - Guia Telescópica Aço Zincado Ext. Parcial

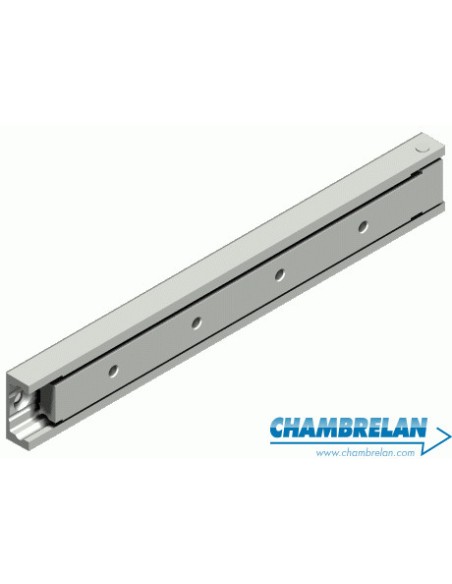

Guia telescópica R53

Esta guia telescópica reforçada com 2 elementos de aço galvanizado oferece uma extensão parcial. É resistente e tem esferas de reforço que absorvem o esmagamento e momentos de torção. Destina-se a cargas médias em aplicações que exijam uma guia resistente.

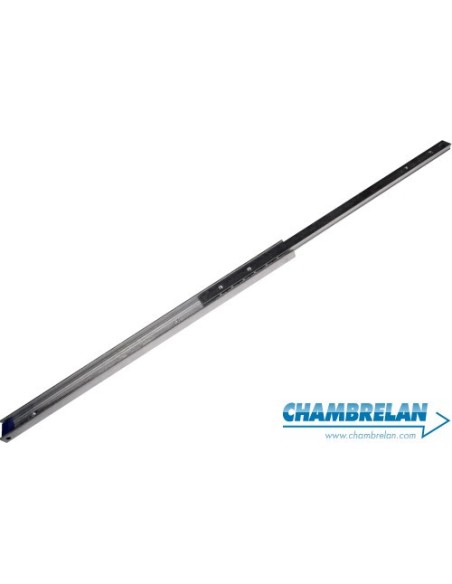

Este sistema de extensão permite a esta corrediça telescópica industrial resistir perfeitamente a cargas "pesadas". Também pode ser montado por baixo da gaveta.

Tabela de dados

As especificações dadas neste produto correspondem à produção padrão ou às exigências actuais.

Fabrico

A Chambrelan fabrica esta guia com base em perfis de aço trefilados a frio.

Como tratamento superficial padrão é usado uma protecção anticorrosiva em revestimento de zinco branco, com uma espessura média de 12 microns, o que oferece uma excelente resistência aos testes de pulverização salina.

Está equipado com paragens livres na abertura e fecho.

Tem gaiolas de aço electro-galvanizado.

As suas esferas são feitas de aço cromado 100C6. É lubrificado com massa lubrificante de rolamento padrão.

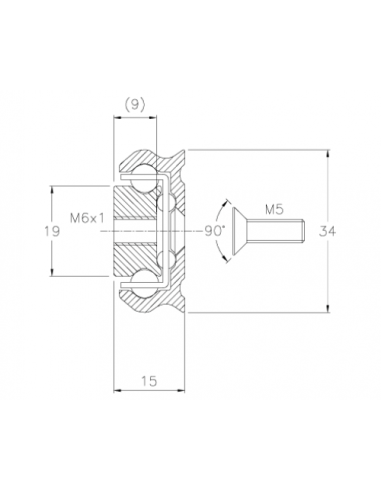

A finura do perfil requer a fresagem do suporte.

Opções

Sistema de fecho manual

R53V bloqueio aberto: quando estendida, pressionar a fechadura para dobrar.

R53F bloqueio fechado: quando dobrada, a fechadura deve ser pressionada para se desdobrar.

R53VF bloqueio aberto e fechado: quando dobrada, a fechadura deve ser operada para a desdobrar e quando estendida, a fechadura deve ser pressionada para a dobrar.

Na maioria dos casos, apenas uma lâmina de fecho pode ser utilizada para fechar toda a gaveta. Isto torna fácil a instalação e a utilização.

Se estiver a instalar em veículos, por favor consulte-nos se estiver a planear utilizar lâminas de bloqueio.

   A presença de bloqueios torna impossível o fabrico de certos comprimentos curtos. Além disso, algumas furações padrão podem ser impossíveis de fazer.

    Não recomendamos a utilização de bloqueios para instalação vertical (tipo guilhotina).

Duplo desenvolvimento (DD)

R53DD a corrediça abre-se de ambos os lados. Isto torna possível a criação de fechaduras de transferência, por exemplo.

Tratamentos de superfície

São também possíveis outros tratamentos que garantam uma melhor resistência. Por favor, não hesite em
