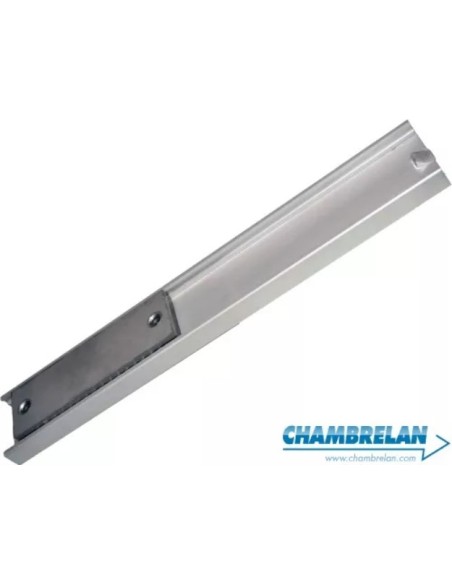

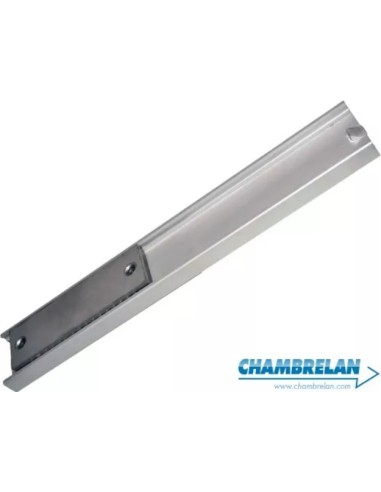

D48-AL60 - Guia Linear Aluminio c/ Patim de Recirculação de Esferas

Esta guia de alumínio anodizado D48 está equipado com um ou mais cursores AL60 de recirculação de esferas.

É uma solução de guiamento muito compacta, sendo utilizada para movimentos verticais e blindagens de equipamentos.

Apesar de ser possivel entregar com qualquer dimensão (limitado a 2000 mm) os comprimentos normalizados em stock são de 500 mm, 1000 mm, 1500 mm e 2000 mm).

As guias são entregues sem furação, para flexibilizar a sua aplicação, existindo um plano de furação recomendado.

Para grandes séries é também possivel requerer a entrega com a furação definida pelo cliente.

As guias estão equipadas com batentes constituidos por um pino de aço INOX revestido a poliuretamo.

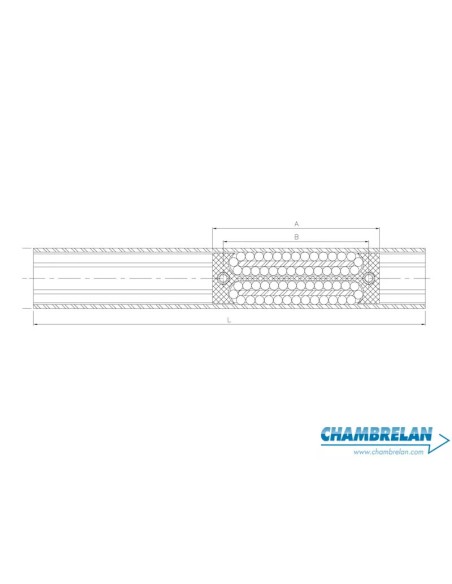

Os patins AL60 têm 120 mm e são construidos em aluminio anodizado e endurecido, com esferas de  aço 100 C6.

A fixação dos patins é realizada por 2 pernos roscados.

Cada patim tem uma capacidade de carga de 50 kg no eixo maior e 25 kg no menor, podendo ser utilizados, em serviço contínuo, numa gama de temperaturas entre os -20ºC e os +80ºC.
