D409-AL40 - Guia Linear Aluminio c/ Patim de Recirculação de Esferas

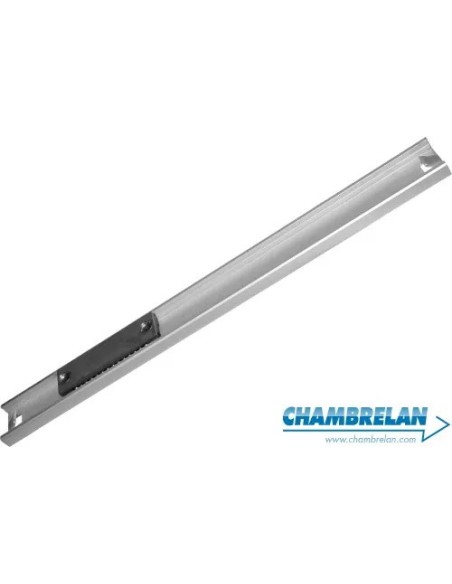

Esta guia de alumínio anodizado D409 está equipado com um ou mais cursores AL40 de recirculação de esferas.

É uma solução de guiamento muito compacta, sendo utilizada para movimentos verticais e blindagens de equipamentos.

Apesar de ser possivel entregar com qualquer dimensão (limitado a 2000 mm) os comprimentos normalizados em stock são de 500 mm, 1000 mm, 1500 mm e 2000 mm).

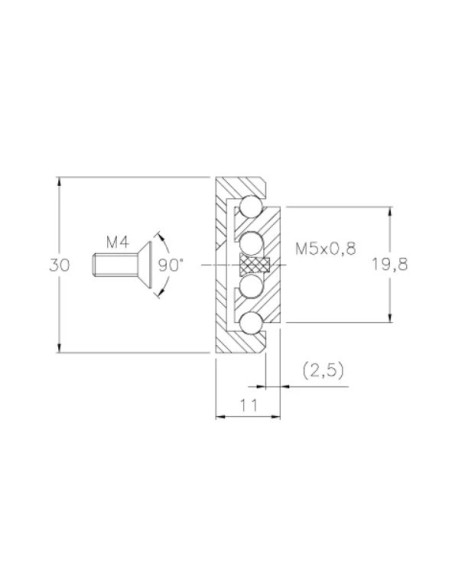

As guias são entregues sem furação, para flexibilizar a sua aplicação, existindo um plano de furação recomendado.

Para grandes séries é também possivel requerer a entrega com a furação definida pelo cliente.

As guias estão equipadas com batentes constituidos por um pino de aço INOX revestido a poliuretamo.

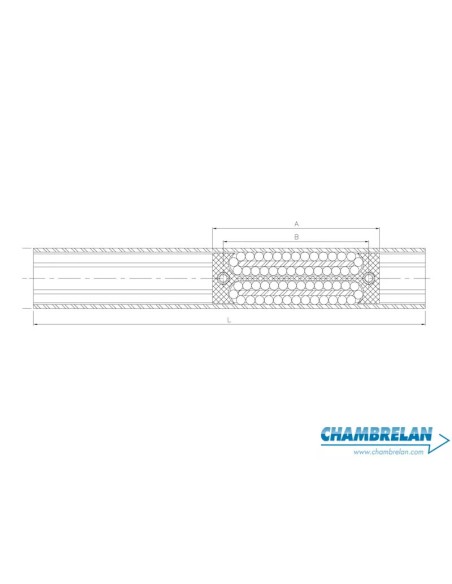

Os patins AL40 têm 70 mm e são construidos em aluminio anodizado e endurecido, com esferas de  aço 100 C6.

A fixação dos patins é realizada por 2 furos roscados.

Cada patim tem uma capacidade de carga de 15 kg no eixo maior e 7 kg no menor, podendo ser utilizados, em serviço contínuo, numa gama de temperaturas entre os -20ºC e os +80ºC.
