Esfera de Transferência Mini s/flange e perno roscado cabeça cónica Aço/Aço inox 6-10
ERET-72613-060010
Concepção e construção

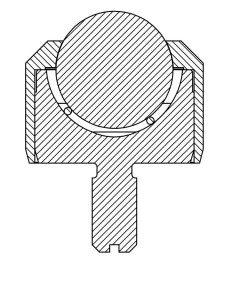

Este rodízio de esferas Schulz consiste num invólucro com perno roscado e uma tampa superior como peça sólida, uma esfera de rolamento e várias esferas de apoio.
Dimensões
O espaçamento é calculado dividindo o comprimento mais curto do objecto a ser transportado por 3,5.
Materiais
Invólucro: aço galvanizado temperado
Tampa: alumínio
esferas de apoio: Aço inoxidável (temperado)
Esfera de rolamento: Aço inoxidável (temperado)
Condições operacionais
Gama de temperaturas de -30°C a +70°C
Velocidade de transporte de até 1,5 m/s.
Capacidade de carga dinâmica até ao máximo. 70 kg.
O rolo de esferas MINI é adequado para:
Utilização em instrumentos de medição
transporte de material em salas LIMPAS
Guias para pequenos rolamentos lineares
- Capacidade de carga da esfera
- 10 Kg
- D6 (mm)
- M3
- H1 - Altura Total (mm)
- 16,5
- Material do Corpo / Esfera
- Aço / Aço Inox
- Tipo de Esfera de Transferência
- Cabeça cónica
- D1 - Diâmetro da esfera de transferência (mm)
- 6
- D2 - Diâmetro do corpo da esfera (mm)
- 13
