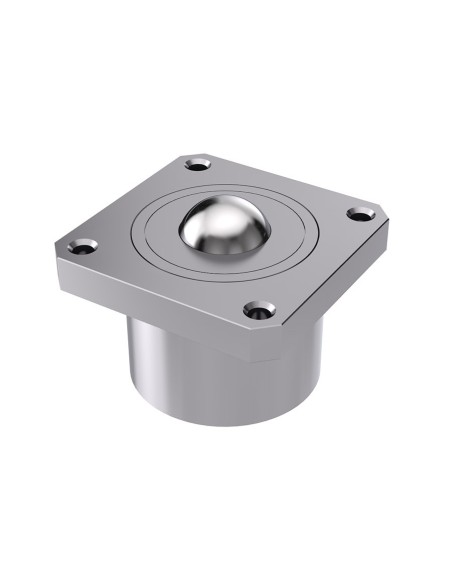

Esfera de Transferência cargas elevadas com flange superior Aço/Aço 25-350

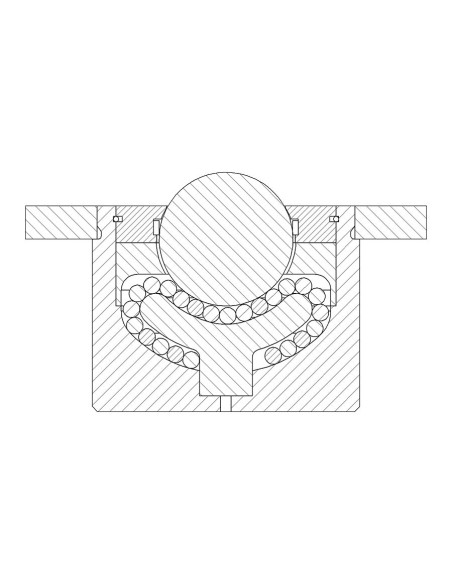

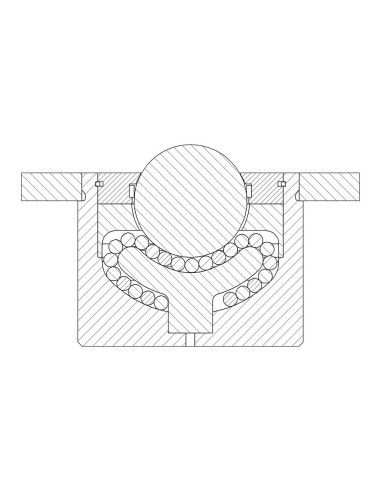

Concepção e construção
Este rodízio de esferas Schulz / unidade esferas de transferência, consiste num invólucro, uma tampa superior e uma tampa de rolamento, como partes sólidas , uma flange superior, uma esfera de rolamento e várias esferas de apoio.

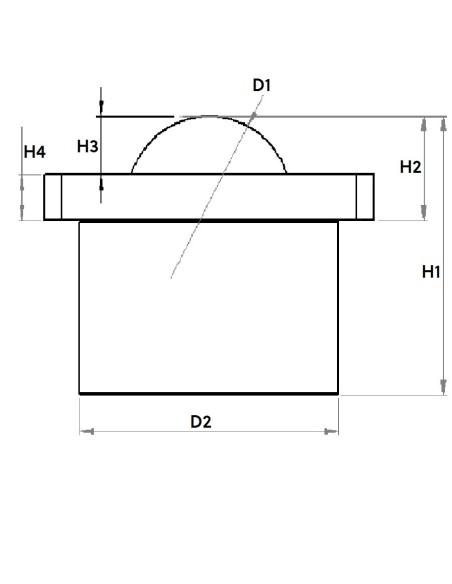

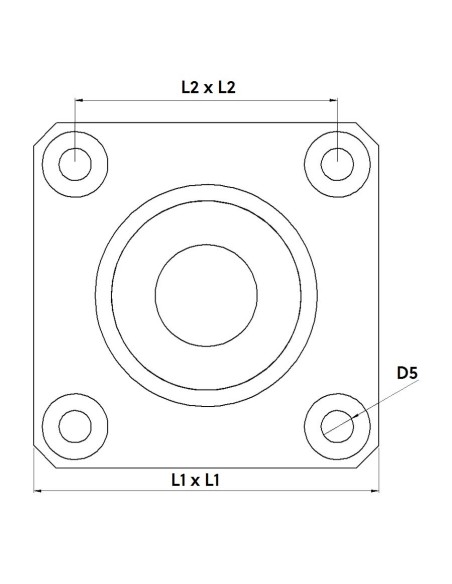

Dimensões
O espaçamento é calculado dividindo o comprimento mais curto do objecto a ser transportado por 3,5.
Materiais
Invólucro: Acabamento em aço com acabamento em metal, preto
Tampa falange: Acabamento em aço com acabamento em metal, preto
copo de esferas: Aço temperado
Esferas de apoio: Aço para ferramentas (temperado), aço inoxidável (temperado)
Esfera de rolamento: Aço para ferramentas (temperado), aço inoxidável (temperado)
Condições operacionais
Gama de temperaturas de -30°C a +100°C
Velocidade de transporte de até 2,0 m/s.
Capacidade de carga dinâmica até ao máximo. 2.000 kg.
- D5 (mm)
- 6,6
- H1 - Altura Total (mm)
- 45,5
- H2 (mm)
- 13,1
- H3 (mm)
- 6,1
- L1 (mm)
- 76,2
- L2 (mm)
- 57,9
- Material do Corpo / Esfera
- Aço / Aço
- Tipo de Esfera de Transferência
- Cargas elevadas
- D1 - Diâmetro da esfera de transferência (mm)
- 25
- D2 - Diâmetro do corpo da esfera (mm)
- 51
