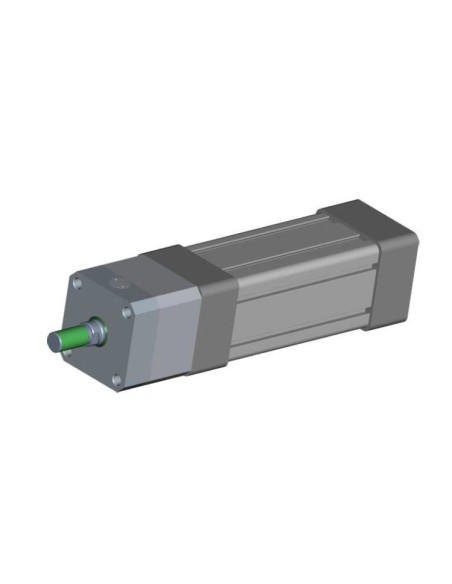

FBC-80-01-M Elemento de Bloqueio do Cilindro

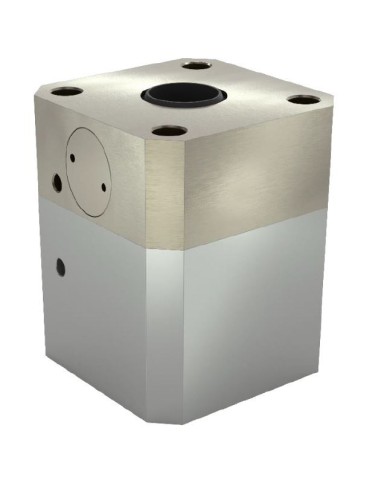

FBC - ELEMENTO DE BLOQUEIO DO CILINDRO
Elemento dinâmico de travagem para cilindros pneumáticos. Garante o aperto do eixo mesmo quando ainda está em movimento.
É um dispositivo pneumático capaz de exercer uma força de travagem elevada através do princípio da "cunha", uma tecnologia implementada nos elementos de travagem ERRE.DI.
O FBC vem em versões normalmente abertas e normalmente fechadas.
As dimensões do FBC são pequenas e estes elementos podem ser montados em cilindros em conformidade com as normas 1552-AFNOR-DIN.
Em conformidade com os requisitos fundamentais de segurança e protecção da saúde incluídos na Directiva Máquinas 2006/42/CE.
As normas harmonizadas EN ISO 13849 e EN 4414 são implementadas.
A qualidade do ar deve estar em conformidade com a norma ISO 8573
Detalhes operacionais:
Pressão operacional mínima: 5 bar (pressão operacional diferente disponível como execução especial)
Pressão máxima de funcionamento: 10 bar
Gama de temperaturas: -20°C ÷ +80°C
Disponível com sensores magnéticos: fácil monitorização da abertura e fecho do elemento
| FUNCIONAMENTO | |
| S | Simples ação “normalmente aberto” – Ar comprimido para fechar |
| E | Dupla ação “ normalmente aberto “ – Ar comprimido para fechar e abrir |
| M | Simples ação “normalmente fechado” – Ar comprimido para fechar |
| D | Dupla ação “ normalmente fechado “ – Ar comprimido para fechar e abrir |
