Esfera de Transferência cargas elevadas s/flange, perno roscado Aço/Aço 25-150
Concepção e construção

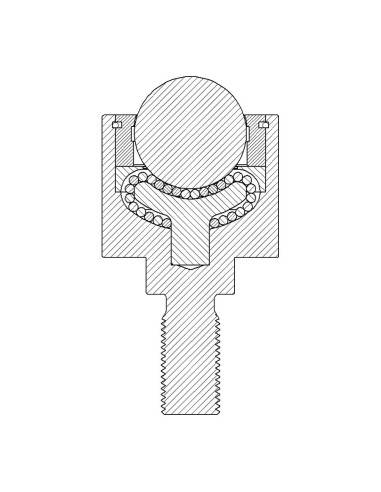

Este rodízio de esferas Schulz / esfera de transferência consiste numa caixa com pino roscado, uma tampa superior e uma tampa de rolamento como partes sólidas, uma esfera de rolamento e várias esferas de apoio.
Dimensões
O espaçamento é calculado dividindo o comprimento mais curto do objecto a ser transportado por 3,5.
Materiais
Invólucro: aço com acabamento em metal armado, preto
Tampa superior: aço com acabamento em metal armado, preto
Tampa do rolamento: aço temperado
Esferas de apoio: Aço para ferramentas (temperado), aço inoxidável (temperado)
Esfera de rolamento: Aço para ferramentas (temperado), aço inoxidável (temperado)
Condições operacionais
Gama de temperaturas de -30°C a +100°C
Velocidade de transporte de até 2,0 m/s.
Capacidade de carga dinâmica até ao máximo. 2.000 kg.
- Sphere load capacity
- 150
- H1 (mm)
- 71,8
- H2 (mm)
- 48,3
- H3 (mm)
- 5,6
- L3 (mm)
- 24,1
- Material do Corpo / Esfera
- Aço / Aço
- Tipo de Esfera de Transferência
- Cargas elevadas
- D1 - Diâmetro da esfera de transferência (mm)
- 25
- D2 - Diâmetro do rolamento de esfera (mm)
- 45
