Esfera de Transferência cargas elevadas s/ flange, perno roscado Aço/Aço 50-2000
Concepção e construção

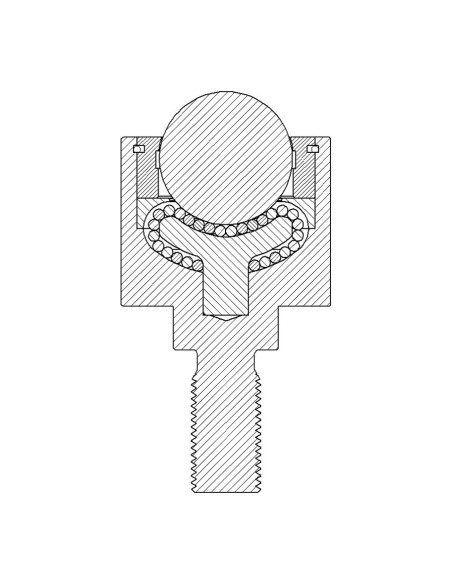

Este rodízio de esferas Schulz / esfera de transferência consiste numa caixa com pino roscado, uma tampa superior e uma tampa de rolamento como partes sólidas, uma esfera de rolamento e várias esferas de apoio.
Dimensões
O espaçamento é calculado dividindo o comprimento mais curto do objecto a ser transportado por 3,5.
Materiais
Invólucro: aço com acabamento em metal armado, preto
Tampa superior: aço com acabamento em metal armado, preto
Tampa do rolamento: aço temperado
Esferas de apoio: Aço para ferramentas (temperado), aço inoxidável (temperado)
Esfera de rolamento: Aço para ferramentas (temperado), aço inoxidável (temperado)
Condições operacionais
Gama de temperaturas de -30°C a +100°C
Velocidade de transporte de até 2,0 m/s.
Capacidade de carga dinâmica até ao máximo. 2.000 kg.
- D6 (mm)
- M24
- H1 (mm)
- 177,6
- H2 (mm)
- 127,3
- H3 (mm)
- 14,3
- Material do Corpo / Esfera
- Aço / Aço
- Tipo de Esfera de Transferência
- Cargas elevadas
- D1 - Diâmetro da esfera de transferência (mm)
- 51
- D2 - Diâmetro do rolamento de esfera (mm)
- 102
