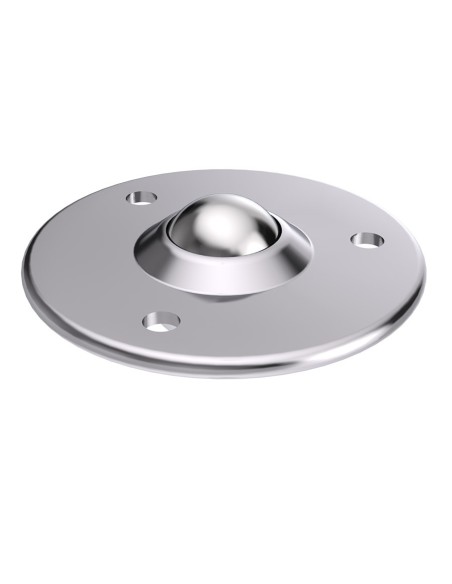

Esfera de Transferência Galv./Plástico plana 25-40

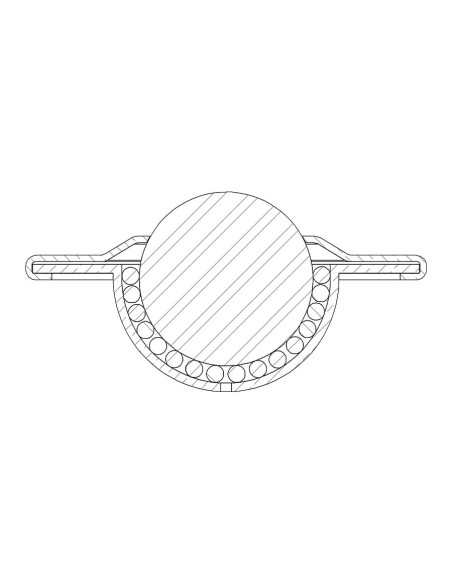

Concepção e construção
Este rodízio de esferas Schulz / unidades de transferência de esferas consiste de uma caixa e uma tampa superior como peças estampadas, uma esfera de rolamento e várias esferas de apoio. Em linguagem comum, estes rodízios de esferas são também chamados "UFO" ou "Saturno", de acordo com o seu tipo de construção.
Dimensões
O espaçamento é calculado dividindo o comprimento mais curto do objecto a ser transportado por 3,5.
Materiais
Invólucro: aço galvanizado, aço inoxidável
Tampa: aço galvanizado, aço inoxidável
Esferas de apoio: Aço para ferramentas (temperado), aço inoxidável (temperado)
Esfera de rolamento: Aço para ferramentas (temperado), Aço inoxidável (temperado), Plástico
Condições operacionais
Gama de temperaturas de -30°C a +100°C (até +30°C com esfera de suporte de plástico)
Velocidade de transporte de até 1,0 m/s.
Capacidade de carga dinâmica até ao máximo. 225 kg.
- Sphere load capacity
- 40 Kg

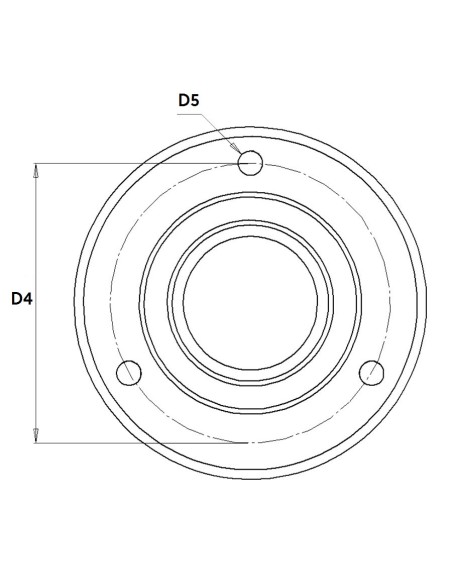

- D4 (mm)
- 55,6
- D5 (mm)
- 5,1/3x
- H1 (mm)
- 30
- H2 (mm)
- 14,2
- Material do Corpo / Esfera
- Aço Galvanizado / Plástico
- Tipo de Esfera de Transferência
- Plana
- D1 - Diâmetro da esfera de transferência (mm)
- 25
- D2 - Diâmetro do rolamento de esfera (mm)
- 38
- D3 - Diâmetro da flange (mm)
- 73
